陶瓷3D打印技术路线全景：六种主流工艺的材料-工艺-性能协同调控机制

陶瓷材料因其优异的耐高温、耐腐蚀、高强度和良好的生物相容性，在航空航天、生物医疗、电子信息、能源化工等多个关键领域占据不可替代的地位。然而，传统陶瓷制造技术依赖模具成形和机械加工，在制备复杂结构陶瓷构件时面临诸多难以逾越的瓶颈——成形难度大、加工周期长、材料浪费严重，且难以实现结构和性能的精准控制。

陶瓷3D打印技术的出现，为突破传统制造瓶颈提供了全新路径。经过多年发展，陶瓷增材制造已形成多条成熟的技术路线，其中DIW（直写）、SLA/DLP（光固化）、SLM（选区激光熔化）、SLS（选区激光烧结）、FFF（熔丝沉积）、BJ（粘结剂喷射）是应用最广泛、研究最深入的六种主流技术。

烟台大学研究团队在 Journal of Alloys and Compounds发表的43页长文综述，系统梳理了这六种技术的工艺原理、材料体系、参数调控规律和后处理策略，揭示了不同技术路径在成形质量、致密度、力学性能上的内在关联与共性规律。

一、DIW（直写打印）：墨水流变特性决定打印质量

DIW通过细喷嘴挤出粘弹性墨水逐层堆积成形，是最早出现的陶瓷3D打印技术之一（1997年由美国Sandia国家实验室Cesarano和Calvert首次专利）。其核心优势在于成本低、操作简单、可打印多材料，在生物医疗、电子器件、航空航天等领域有广泛应用前景。

1. 墨水流变特性的核心地位

DIW的打印质量高度依赖于墨水的流变特性。理想的打印墨水必须同时具备剪切变稀特性和屈服应力——前者保证墨水在挤出时粘度降低、顺利通过细喷嘴，后者保证墨水在沉积后能够保持形状、不塌陷流淌。这种双重特性可通过Herschel-Bulkley模型描述，该模型能同时表征屈服应力和剪切变稀行为。流变指数n在0.4-1.0范围是稳定打印的窗口；n过低（<0.4）的浆料在喷嘴处快速变稀、挤出后恢复慢，形状保持差；n过高则需要更高挤出压力，对设备要求苛刻。

固含量是另一个核心变量。固含量从51wt%提升至58wt%，剪切变稀特性显著增强，烧结致密度接近98%。但当固含量超过约55vol%时，H-B模型本身的适用性开始出现边界限制——此时颗粒间接触应力主导行为，连续介质假设偏离实际，模型参数拟合的物理含义变得模糊，需要引入更复杂的本构模型（如带屈服应力的Carreau模型）来描述真实行为。

2. 四类墨水体系的特点与适用场景

• 水基墨水
  环境友好、成本低，高固含量（>50wt%）可提升烧结致密度至98%以上，但干燥收缩大。
• 有机溶剂墨水
  挥发快、溶解性好、界面调节能力强，适合制备高孔隙率结构（孔隙率75-80%），例如聚二甲基硅氧烷前驱体复合碳纤维/碳化硅/气相二氧化硅墨水，可打印孔隙率约75%、抗压强度约4MPa的陶瓷基复合材料结构。
• 无溶剂墨水
  消除溶剂蒸发引起的收缩和缺陷，颗粒结合更紧密，通常可获得最高相对密度（近或超过98%）。
• 特种墨水
  含离子液体、陶瓷前驱体等多相混合物，通过组分级流变工程实现功能驱动设计、双固化增强、低收缩陶瓷成形和孔隙率控制，拓宽DIW技术的设计空间。

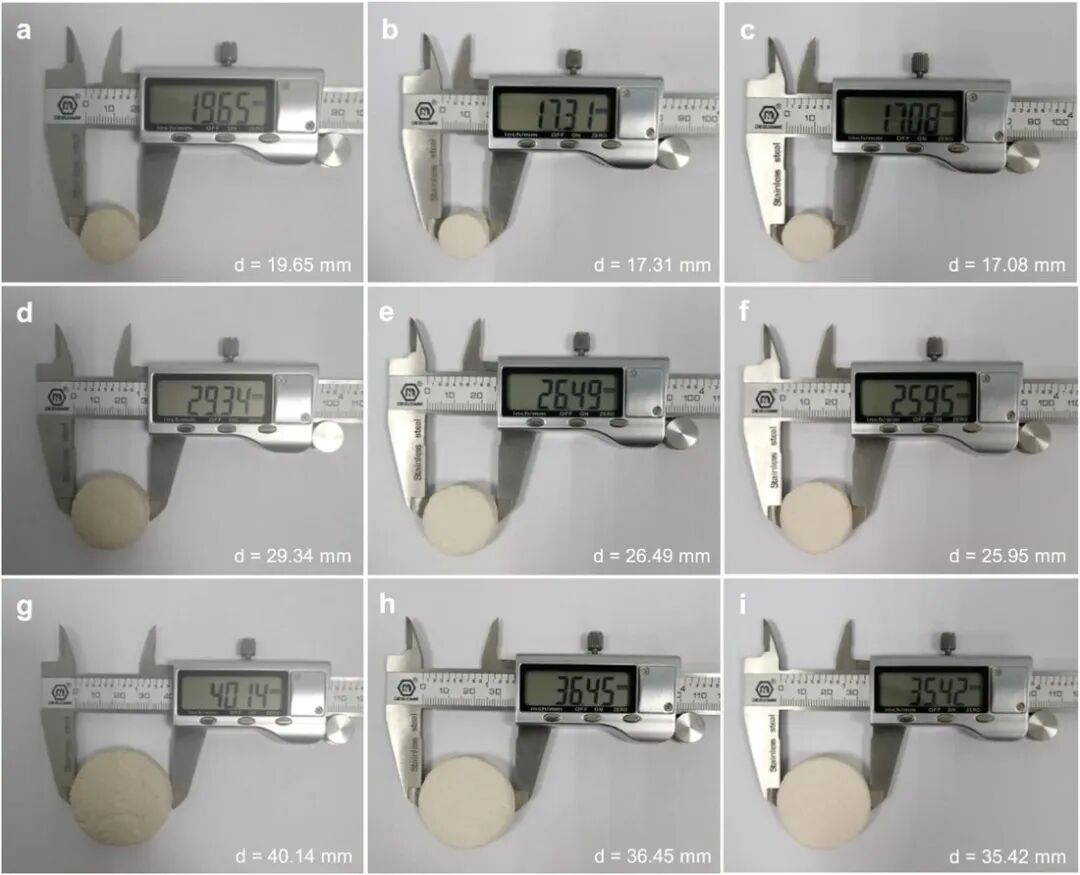

图1 · DIW打印圆柱体的固化-烧结收缩：不同初始直径的圆柱体在固化和烧结后的尺寸变化，展示了固化收缩和烧结收缩的叠加效应

3. 后处理的关键作用

DIW打印的生坯必须经过干燥、脱脂、烧结三个后处理环节。干燥过程需要控制毛细管应力以防止生坯开裂；脱脂制度需匹配粘结剂化学特性或采用快速热处理以确保有机物完全去除而不产生缺陷；烧结条件需根据粉末特性和收缩行为优化以获得理想的微观结构和力学性能。

研究表明，51vol%固含量的UV固化锆浆料，通过引入非反应性稀释剂降低聚合应力，获得的氧化铝-氧化锆复合材料的抗弯强度达1009±93 MPa、断裂韧性7.4±0.3 MPa·m^1/2，优于传统工艺制备的材料。

4. UV辅助DIW：新兴方向

UV辅助DIW将光固化引入DIW工艺，在挤出后立即通过紫外光固化增强丝材强度，提升形状保持能力。这种技术结合了DIW的多材料能力和光固化的快速固化优势。

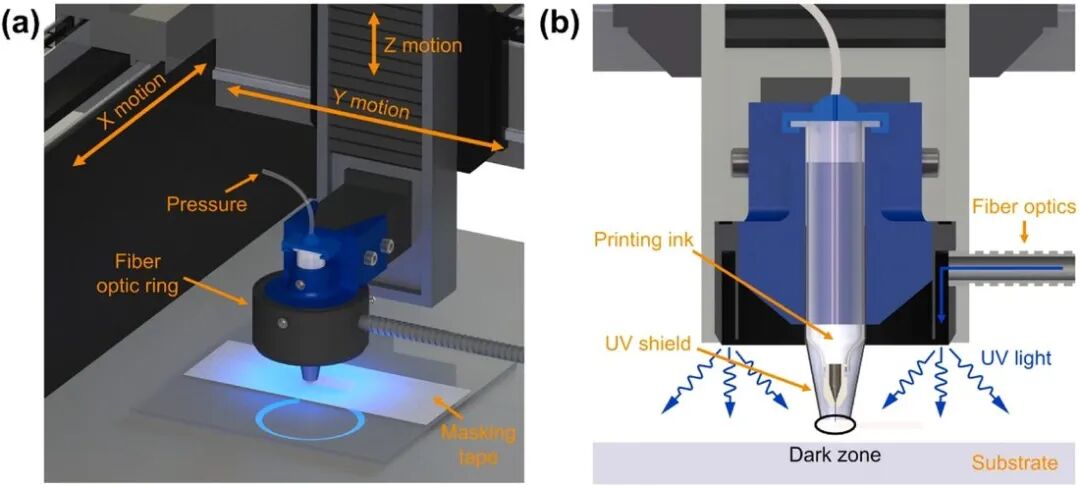

图2 · UV辅助DIW装置截面示意：(a)气压驱动高精度供料系统+光纤环状紫外光源+笛卡尔平台协同工作的整体架构；(b)挤出过程中同轴紫外固化的截面——中心暗区防止喷嘴堵塞，边缘紫外固化同步进行

二、SLA/DLP（光固化）：浆料-固化-脱脂-烧结四环节耦合

光固化技术分辨率高、表面质量优异，是目前精度最高的陶瓷3D打印路线。但浆料折射率、固化深度、脱脂行为三者相互耦合，任何一个环节出问题都会导致最终缺陷。

1. 固含量与粘度的矛盾

高固含量（>50vol%）有利于烧结致密化，但粘度升高会牺牲打印分辨率和层间结合。这个矛盾是光固化陶瓷浆料设计的核心挑战。解决方案包括优化颗粒级配（双峰/多峰分布）、选择合适的光敏树脂体系、添加分散剂降低粘度等。

2. 光引发剂的关键作用

光引发剂含量需要精确控制，过低导致固化不足，过高则脱脂阶段易开裂。这是因为过多的光引发剂会增加固化层中的有机物含量，在脱脂时产生更多热解气体，增加开裂风险。

3. 脱脂过程的薄弱环节

脱脂过程是光固化陶瓷最容易出问题的环节。有机物快速分解会产生内压，导致裂纹和孔隙。解决方案包括控制升温速率（通常<1°C/min）、引入惰性气氛保护、采用阶梯式保温策略。引入非反应性稀释剂（如PEG、PPG、DBP等）可在生坯内部形成微通道，加速气体逸出，是提高脱脂效率的有效方法。

三、SLM/SLS（激光烧结/熔化）：激光-材料相互作用与热应力控制

激光烧结可以直接制备近致密陶瓷构件，无需后处理烧结或仅需轻微烧结。但陶瓷材料熔点高、激光吸收率低、热导率低，导致热应力集中、裂纹敏感性高。

1. 粉末特性的三大关键参数

• 球形度
  球形粉末流动性好、堆积密度高，但陶瓷粉末的球形化制备成本高。
• 粒径分布
  双峰/多峰策略可提升堆积密度8.2%、烧结致密度4.0%。细颗粒填充粗颗粒间隙，提高整体堆积密度。
• 激光吸收率
  氧化铝的激光吸收率只有约3%，添加Cr₂O₃涂层后可以提升到50%——粉末设计是绕不开的功课。

2. 直接烧结 vs 间接烧结

陶瓷的高熔点、低热导率、低激光吸收率导致直接烧结困难：容易开裂、致密化不完全，限制应用范围。间接烧结策略是有效解决方案：在陶瓷-聚合物复合粉末中，激光熔化聚合物粘结陶瓷颗粒，形成生坯后再脱脂烧结。生坯密度可达29-36%，通过浸渗、等静压等后处理可提升烧结密度至92-98%。

3. 激光参数的协同优化

• 激光功率
  从1.5W提升至3.0W，生坯密度从28%增至36%；但功率过高（>3.5W）会导致烧蚀和开裂。
• 扫描速度
  过快则粘结剂熔化不充分，生坯孔隙率升高；过慢则局部过热、翘曲。
• 扫描间距
  决定相邻熔道的重叠程度，影响结合连续性。

研究表明，激光功率2.5W配合扫描速度870mm/s时，氧化铝构件相对密度达98%、抗弯强度364.6 MPa。

4. 后处理：浸渗与等静压

浸渗（压力浸渗、真空浸渗、熔体浸渗）和等静压是提升激光烧结构件致密度的关键。硅熔体浸渗可制备近净形SiC构件，尺寸误差控制在1%以内。温等静压可将生坯密度提升至92%。

图3 · 选区激光烧结（SLS）成形的多孔Si₃N₄复杂结构：展示了SLS技术在复杂多孔结构直接成形上的能力

四、FFF（熔丝沉积）：低成本原型制备的务实选择

FFF通过加热熔化陶瓷-聚合物复合丝材并从喷嘴挤出逐层堆积成形，是六种工艺中设备结构最简单、操作门槛最低的路线。与DIW使用高固含浆料不同，FFF的成形介质是丝材——陶瓷粉末与聚合物粘结剂混合后通过挤出拉丝制成，固含量受丝材直径和挤出稳定性的双重限制。

1. FFF的技术定位与局限

FFF的核心优势在于设备成本极低、无需复杂光学路径或激光系统，仅需加热喷嘴、运动平台和送丝机构即可实现三维构建，在教学演示和低成本原型制备领域有明确价值。同时，通过调整丝材配方（粉末含量、粘结剂类型），可以灵活控制材料性能，满足不同应用场景的需求。

但FFF在陶瓷增材制造中的局限性同样显著。首先，丝材挤出过程中的层间结合主要依赖粘结剂的熔化与凝固，成形件通常密度低、孔隙率高，力学性能不足。其次，受喷嘴直径和挤出精度的限制，成形分辨率差，难以满足高精度微结构零件的要求。此外，陶瓷丝材的制备工艺复杂——需要解决粉末与粘结剂的均匀混合、连续丝材挤出和稳定性控制等问题，批次一致性是一大挑战。

2. 丝材配方设计的核心参数

陶瓷FFF丝材的固含量通常在50-70vol%之间，是打印稳定性和最终致密度的关键平衡点。当填充量超过50vol%时，所需打印速度必须降低（通常约10mm/s），同时加热平台温度需维持在60-75°C以减少翘曲。粘结剂体系的选择（聚酰胺、ABS、PLA等）直接影响脱脂阶段的工艺窗口——有机粘结剂脱脂后残留碳问题需要关注。

3. 性能提升方向

当前FFF在陶瓷领域的研究聚焦于三个方向：多材料丝材设计（引入纳米陶瓷颗粒或纤维增强相以改善力学性能）、成形精度提升（高精度喷嘴、动态挤出控制）、后处理致密化策略（热等静压、化学浸渗）。低温致密化策略（如低温烧结、反应烧结）可以降低加工温度、减少热应力与变形，为复杂形状或温度敏感型陶瓷零件提供了新的制备思路。

4. FFF vs DIW：同样的挤出，不同的本质

FFF和DIW虽然同属材料挤出类工艺，但存在根本性差异：FFF使用固体丝材（陶瓷+聚合物混合拉丝），受丝材直径限制固含量上限；DIW直接使用高固含浆料，固含量可达70wt%以上。FFF层间结合依靠聚合物熔化粘合，DIW依靠浆料的自支撑和固化。从研究比例来看，SLM以52.40%排名第一，FFF以25.74%排名第二——FFF的研究热度仅次于SLM，这说明虽然FFF的绝对性能有限，但它作为功能验证平台的价值被广泛认可。

五、BJ（粘结剂喷射）：量产效率最高的路线

BJ通过高精度的喷墨打印头在粉末床上选择性喷射粘结剂，逐层粘合成形生坯。与激光类工艺相比，BJ无需高能热源，设备成本大幅降低；与材料挤出类工艺相比，BJ的成形速度最快，适合大面积批量制造——这是BJ在六种工艺中最突出的标签。

1. 四阶段工艺流程

BJ的完整工艺流程包含四个关键阶段：打印成形→固化与除粉→烧结/浸渗→后处理。

打印成形阶段是核心。铺粉系统先将一层均匀的粉末材料沉积到成形平台上，然后喷墨打印头根据三维模型数据精确喷射粘结剂。粘结剂与粉末接触后迅速将颗粒粘合，形成具有一定强度的三维生坯。此阶段粘结剂用量、层厚控制和粉末特性是决定成形精度、生坯强度和后续工艺适应性的关键参数。

固化与除粉阶段的目的在于提升生坯初始强度并去除松散粉末。刚打印出的生坯处于脆性状态、强度低，需要在大约200°C下固化——此温度区间确保粘结剂充分固化、溶剂蒸发，同时避免粘结剂分解。除粉方法包括吹气、筛分、超声清洗等，可有效减少材料浪费。

烧结/浸渗阶段是致密化的关键。烧结过程中颗粒通过质量传输实现结合和致密化，粉末的烧结活性和堆积状态共同决定最终性能。为进一步提升强度和密度，可以采用金属浸渗工艺（如青铜浸渗铁基结构），熔融金属填充内部孔隙，显著提高力学性能和密度。

2. 粉末特性与粘结剂类型

BJ对粉末的粒度和流动性要求与PBF不同：通常使用粒径在0.2μm至数百微米范围的粉末。细粉烧结活性高、致密度好，但流动性差、粉末床均匀性难以保证。实践中最常用双峰或多峰粒径分布——细颗粒填充粗颗粒间隙，提升整体堆积密度。研究表明，双峰混合粉末使堆积密度提升8.2%、流动性提升10.5%、烧结致密度提升4.0%，同时收缩率降低6.4%。

粘结剂类型主要分为有机粘结剂和无机粘结剂两大类。有机粘结剂（如聚乙烯醇、聚酰胺）粘结强度高、脱脂后无残留，但收缩率通常超过60%；无机粘结剂（如硅酸盐、磷酸盐）收缩率低（可低至4.76%），但初始生坯密度通常只有23-35%，需要更强的后处理才能达到理想致密度。

3. 关键工艺参数

• 层厚
  过大的层厚会显著降低生坯密度，导致力学强度急剧下降。适当减小层厚可有效改善层间结合，降低烧结后强度衰减——进一步将层厚降至更细尺度，极限抗拉强度可提升约30%。
• 粘结剂饱和度
  决定单位体积粉末被粘结剂润湿的程度，饱和度过低则粘结不足、生坯强度低；过高则粘结剂浪费、干燥时间长、可能堵塞喷嘴。
• 粉末固含量与堆积密度
  生坯密度>45%是最终致密度>90%的前提——粉末堆积状态对最终性能有决定性影响。
• 打印方向
  由于粉末床的各向异性，不同打印方向上的力学性能和烧结行为存在差异，需要根据零件受力情况选择最优打印策略。

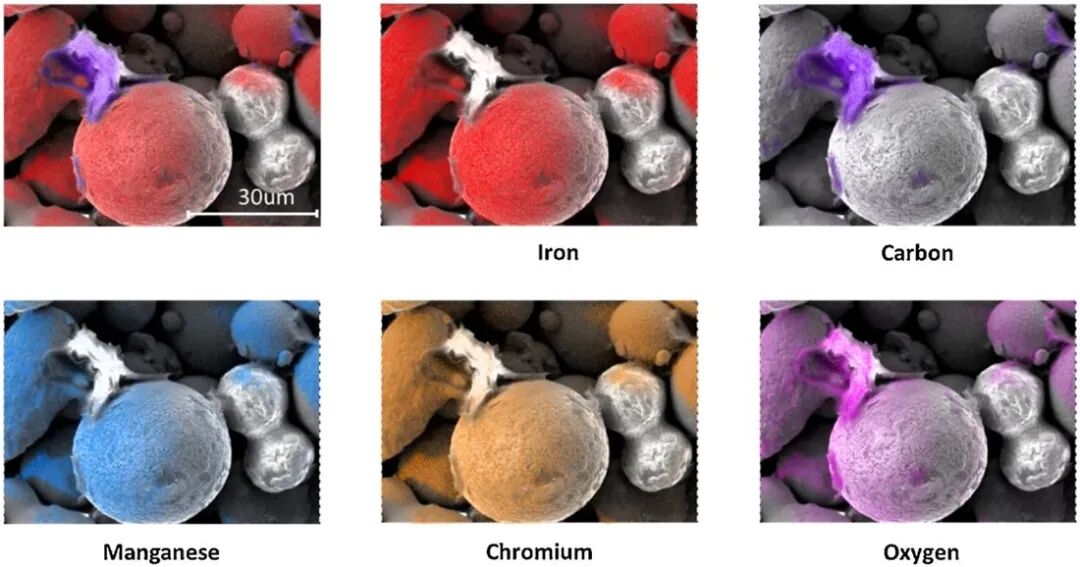

图4 · 粘结剂喷射（BJ）成形SS420零件的EDS分析：碳和氧的分布表明聚合物粘结剂在颗粒间的分布状态，铁/铬/锰揭示SS420粉末颗粒位置——清晰展示了粘结剂与粉末的空间分布关系

4. BJ的核心优势与适用边界

BJ最核心的优势是效率——无需支撑结构（粉末床本身起支撑作用）、可以同时成形多个零件、打印速度远高于其他工艺。这使得BJ在大批量定制化零件制造（如砂芯、骨科植入体）领域具有不可替代的成本优势。但BJ的典型生坯密度只有45-55%，后处理的脱脂和烧结阶段对最终性能起决定性作用——烧结收缩不均匀是BJ最常见的变形来源，需要在模具设计阶段提前补偿。

六、烧结致密化的共性规律

不同技术路径的烧结致密化遵循共性规律：脱脂控制、升温速率、烧结温度、保温时间四个参数决定最终致密度和晶粒尺寸。直接成形类工艺（SLM、SLA/DLP的部分体系）虽然跳过了传统生坯阶段，但内部仍然存在孔隙率和致密化程度的问题；间接成形类工艺（DIW、FFF、BJ）的烧结行为则与传统陶瓷更为接近。

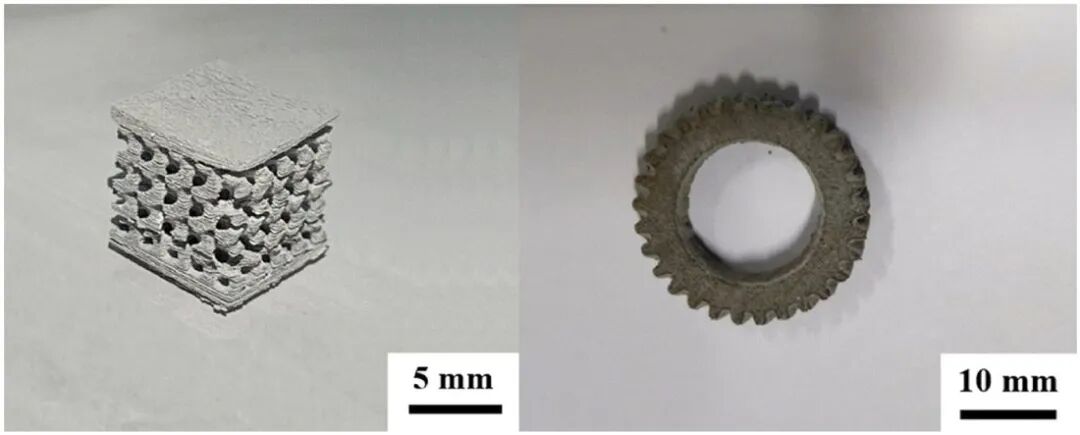

图5 · 增材制造复杂结构成形示例：多孔点阵结构与齿轮零件，展示SLM/SLS技术在复杂几何直接成形上的能力

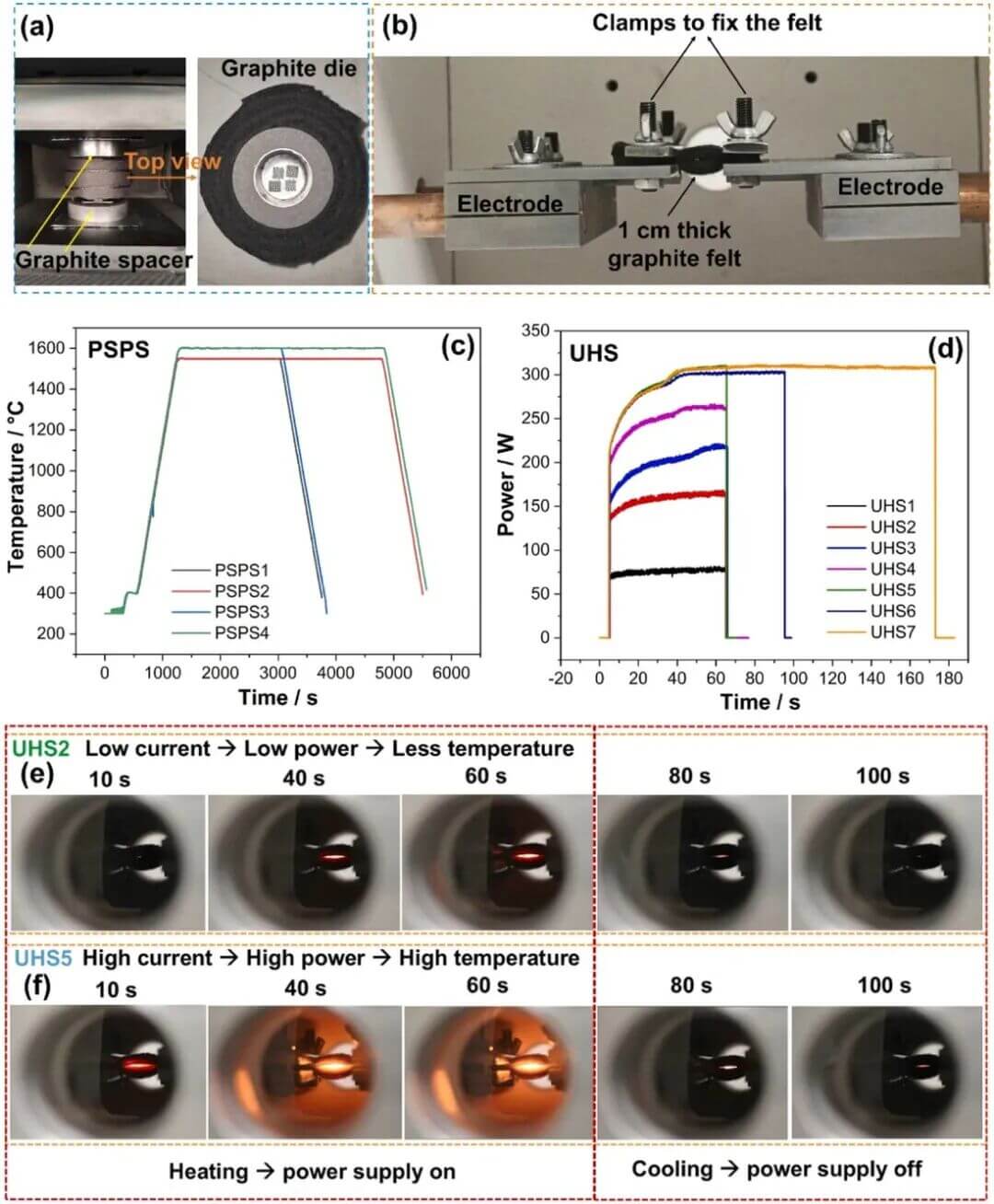

新兴的超高速烧结技术（UHS）可在数秒至数分钟完成陶瓷烧结，大幅缩短工艺周期，同时抑制晶粒长大。这种方法通过快速升温（可达200°C/min以上）和短时保温，在保证致密化的同时避免晶粒粗化，有望成为陶瓷3D打印后处理的新方向。

七、技术选型的实用指南

综述从分辨率、致密度、可扩展性、材料适应性、成本五个维度对比了六种技术的适用场景。选对工艺路线，比单纯优化参数更重要——因为不同工艺的性能上限本质上是由其成形原理决定的，不是靠调参能突破的。

八、不同技术路径的互补性

这篇综述的一个重要观点是：六种技术之间存在显著的互补性，而非简单的替代关系。每种技术都有其独特的优势区间和适用边界，技术选型需要根据具体需求综合考量。

• 分辨率与效率的权衡
  SLA/DLP分辨率最高但效率最低；BJ效率最高但分辨率最低。
• 致密度与成本的权衡
  SLM可直接获得高致密度但设备成本最高；FFF设备成本最低但需要完整的后处理烧结。
• 材料适应性与工艺复杂度的权衡
  DIW材料适应性最广（陶瓷/聚合物/复合材料/金属）但流变设计复杂；SLM材料适应性窄但工艺相对标准化。

混合制造的逻辑在于：不同技术的最佳成形窗口本质上是互不重叠的。先用挤出类工艺（DIW/FFF）做主体结构和梯度材料，再用光固化（SLM/SLA）做局部精密补充——前提是中间材料状态的兼容性，而不是简单的工序叠加。

九、未来发展方向

陶瓷增材制造走向大规模可靠工程应用还需解决三类问题：

第一：工艺再现性。不同批次、不同设备、不同操作者之间的性能稳定性仍不足，需要建立统一的工艺标准和质量检测规范。建立材料-工艺-性能的预测模型，是实现稳定工艺的关键——机器学习辅助参数预测已经开始应用，但远未成熟。

第二：大尺寸构件变形控制。大尺寸构件在脱脂烧结过程中的收缩不均匀性、翘曲、裂纹问题仍待解决。零件越大，不同区域之间的温度场和应力分布差异越大，同步均匀收缩越难实现。

第三：多功能材料一体化制备。结构-功能一体化、多材料异质集成、原位性能调控是未来方向。功能陶瓷（介电、铁电、压电、生物活性）的空间取向控制、极化状态调控和异质界面相容性，带来额外的耦合挑战。

对陶瓷3D打印从业者的启示：

第一，技术选型不能只看单一指标，必须从材料特性、结构复杂度、性能要求、成本约束四个维度综合考量。没有"最优"的技术路线，只有"最适配"的技术组合。

第二，不同技术路径之间存在显著互补性。混合制造的逻辑不是功能的简单叠加，而是基于工艺窗口互补性的系统性设计。

第三，后处理（脱脂、烧结）的重要性常被低估。许多打印质量问题实际上是后处理不当导致的——尤其对于DIW、FFF、BJ这类间接成形工艺，后处理工艺窗口的宽度和可控性往往决定了最终零件的质量上限。

第四，流变特性、固化行为、激光-材料相互作用、脱脂烧结热化学演化——这四个核心科学问题是六种技术各自的底层逻辑，深入理解这些基础问题是突破技术瓶颈的关键。

声 明：文章内容来源于奇遇科技。仅作分享，不代表本号立场；图片非商业用途。如有侵权，请联系小编删除，谢谢！
